¿Cómo Funcionan los vacuómetros digitales?

¿Cómo Funcionan los vacuómetros digitales?

Esta herramienta permite medir los niveles de presión de un sistema, con el fin de detectar fugas, las cuales se caracterizan por provocar caídas de presión y, por consiguiente, que el equipo reduzca su rendimiento. Conoce cómo funciona

Mario Portillo / Jorge Monroy, ilustración

Este instrumento está destinado para medir presiones inferiores a la presión atmosférica, es decir, lo que hace es analizar cuánto cae la presión en un determinado entorno. Los motores, por ejemplo, funcionan como compresores, ya que aspiran y comprimen gases, pero cuando se produce una fuga, su rendimiento cae. Por ello, es importante garantizar que no haya fugas.

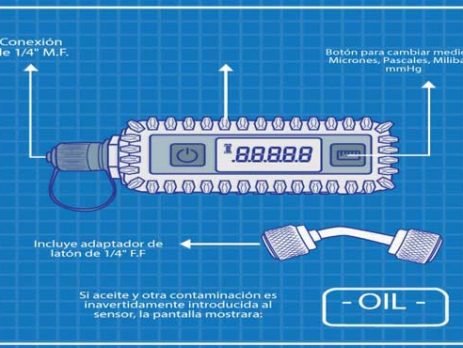

Es importante mencionar que hay dos principales clases de vacuómetros: analógicos y digitales. Ambos proporcionan lecturas detalladas de vacío, pero el primero se identifica por su funcionamiento continuo, mientras que el segundo tiene un sensor de alta precisión (de 5 % de la lectura) de -5 micras, y está cargado con varias medidas diferentes: micrones, Pa, mBar y mmHg, para las lecturas mencionadas, en su pantalla LCD retroiluminada.

El vacuómetro digital tiene un rango de 0 a 25 mil micrones, de 3 mil 330 Pa, 33.3 mBar, 25 mmHg y una resolución de 1 micrón (< 1.000 micrones),1 Pa, 001 mBar.001 mmHg. Además, está hecho para trabajar en diferentes ambientes, ya que puede funcionar desde -12 hasta 50 °C.

Por otro lado, este instrumento tiene un indicador de aceite incorporado para eliminar lecturas de vacío falsas, que indica cuándo necesita limpieza. En este sentido, cabe destacar que si llegara a necesitarla, sólo se requerirá enjuagar con un poco de alcohol.

Asimismo, el vacuómetro es capaz de hacer autocalibración sin referencia necesaria y el indicador puede soportar una sobrepresión de hasta 500 psi. El bajo consumo de energía permite que este aparato trabaje hasta 100 horas con dos baterías triple A. Su uso se facilita con el adaptador de latón de ¼˝ F.F. y su bota de goma protectora.

Modo de operación
En el caso de la evacuación de un sistema, antes de purgar las mangueras con refrigerante necesario para el servicio, puede ser que haya que descargar el refrigerante que ya no se quiere utilizar o nitrógeno de las mangueras:

  1. Conecta la manguera roja a la conexión del lado alta de servicio
  2. Conecta la manguera azul a la conexión del lado baja de servicio
  3. Conecta el vacuómetro digital a la manguera azul con la conexión de acceso
  4. Abre las válvulas del manifold de ambos lados
  5. Conecta la manguera de 1/4˝ amarilla con la válvula abierta a la bomba de vacío
  6. Evacúa el sistema según la especificación del fabricante
  7. Cierra las válvulas del manifold
  8. Desconecta la manguera amarilla de 1/4˝ desde la bomba de vacío
  9. Prende la bomba de vacío y continúa con la carga del sistema con refrigerante

Mantenimiento y calibración
Esta herramienta debe proveer muchos años de servicio sin requerir mantenimiento. Cuando no esté en uso, se debe cubrir el orificio de vacío con el tapón y limpiar el cuerpo de plástico con un trapo húmedo (no mojado). El detergente ligero es aceptable pero no utilices solventes. Para limpiar el sensor, sin embargo, debes encender tu herramienta, sacudir hacia afuera cualquier aceite excesivo, luego, con un cuentagotas o jeringa, llena el orificio de entrada con alcohol isopropílico. No insertes ningún objeto en el orificio, sacude el alcohol y repítelo durante tres o cuatro pasos

Para calibrarla debes seguir los pasos siguientes:

  1. Asegúrate de que el sensor esté limpio y seco
  2. Instala nuevas baterías, cubre el orificio de vacío con la tapa y apaga la unidad
  3. Inserta la unidad en una bolsa de plástico (preferible con cremallera sellable), y después cierra la bolsa
  4. Coloca la unidad de la bolsa en un congelador con temperatura, a no menos de -5 °C
  5. Después de aproximadamente 45 minutos, remueve la unidad del congelador (no saque la unidad de la bolsa)
  6. Revisa la temperatura del sensor
  7. Coloca la unidad en un cuarto, en el cual no se interfiera con la unidad con temperatura de mínimo 23 ºC
  8. Permite que se caliente la unidad gradualmente hasta llegar a una temperatura de 20 ºC

Si llevas a cabo estas labores, mantendrás el equipo en buen estado, lo que te permitirá realizar tus labores con mayor sencillez y precisión.

Características

  • Rango: 0 – 25,000 Micrones, 3330 Pa, 33.3 mBar, 25 mmHg
  • Precisión: 5 % de lectura +/- 5 micrones
  • Resolución: 1 micron (< 1000 micrones) .1 Pa, .001 mBar, .001 mmHg
  • Inicia y reacciona instantáneamente
  • Energía: dos baterías triple A, alcalinas o litio (recomendado para aplicaciones en baja temperatura)
  • Vida útil de la batería: hasta 100 horas
  • Temperatura de operación: (entre -12 y 50 ºC)
  • Conexión: ¼˝F. aluminio anodizado
  • Peso: 2.7 oz (77 g) con baterías
  • Dimensiones: 4.3˝ x 1.3˝ x 1˝ (11 x 3.3 x 2.5 cm)
  • Alivio de presión: hasta 500 psi
  • Iluminación de fondo de alta visibilidad
  • Amplio rango de temperatura operativa
  • Prueba de autocalibración
  • Calibrable sin punto de referencia
  • Ideal para los sectores HVAC, industria en general y científico
