Unidad exterior H2i® SERIE R2

Unidad exterior H2i® SERIE R2

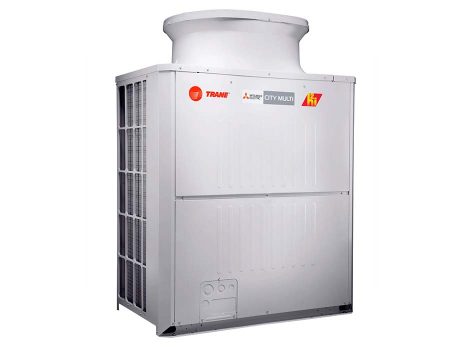

La unidad exterior Hyper-Heating Inverter (H2i®) Serie R2 es un sistema empleado para enfriar y calentar de manera simultánea diversos espacios dentro de un edificio y adaptable a los requisitos de cualquier aplicación

Redacción, con información e imágenes de Trane

La unidad exterior Hyper-Heating Inverter (H2i®) Serie R2 es un sistema empleado para enfriar y calentar de manera simultánea diversos espacios dentro de un edificio. Su proceso de recuperación de calor ahorra energía, a través del uso de un controlador de circuito de derivación (BC) cuenta con 2 tubos que brindan flexibilidad y facilidad para cubrir necesidades específicas en cualquier edificación, así como un rendimiento confiable de calefacción en climas fríos.

Esta unidad exterior sin conductos y con tecnología de Flujo de Refrigerante Variable (VRF) fue diseñada por las empresas Trane y Mitsubishi Electric Corporation, con el propósito de que se pueda adaptar a los requisitos de cualquier aplicación. Posee un diseño modular liviano con una huella mínima, menor nivel de sonido, tuberías sencillas, entre otros aspectos como:

  1. Compresor Inverter, cuya velocidad se puede adaptar a la demanda de calefacción o refrigeración interior y así, consumir sólo la energía requerida
  2. En longitudes de línea larga a las unidades interiores que están conectadas, la longitud total máxima de la tubería de refrigerante es de hasta 2 624 pies
  3. Ventiladores exteriores con presión estática ajustable de hasta 0.24” WG, lo que permite el uso de persianas o conductos en su instalación. La configuración de presión estática se puede ajustar cambiando un interruptor; sin embargo, la configuración predeterminada es 0” WG, con opciones para 0.12” y 0.24” WG
  4. Capacidad de enfriamiento del cien por ciento hasta -10 °F con el kit opcional de ambiente bajo
  5. Cuenta con un rendimiento extremo de hasta un 100 % en capacidad de calefacción a 0 ºF y de hasta 83 % en capacidad de calefacción a -13 ºF

Funcionamiento y mantenimiento

La unidad exterior CITY MULTI (H2i®) Serie R2 opera a niveles de sonido de 58 dB (A), gracias a que el compresor y el ventilador son impulsados por tecnología Inverter, está sellado con paneles de aislamiento metálico, y posee montajes que absorben las vibraciones.

El proceso de inyección flash enfría el compresor, lo que permite velocidades más altas a una temperatura exterior más baja, sin sobrecalentamiento. Esto también favorece que el sistema mantenga las temperaturas internas de la bobina, proporcionando un alto rendimiento de calefacción a bajas temperaturas. Además, combina la flexibilidad de aplicación y potentes capacidades de acondicionamiento para brindar control de confort personalizado en múltiples zonas de un edificio comercial o institucional. En cuanto a sus dimensiones, ofrece un rendimiento de gran tamaño desde un diseño compacto que ahorra espacio para facilitar el transporte y la instalación.

Su diseño permite el mantenimiento de una unidad interior, mientras otros elementos del mismo sistema de tuberías están en funcionamiento. Los componentes interiores sólo requieren cambios periódicos de filtro y limpieza, ya que su revestimiento protector alarga la vida útil y proporciona una protección mejorada para el resto de la unidad exterior.

Recuperación de calor fuente de aire

  • Operación simultánea de 2 tubos para hasta 48 zonas
  • Tamaños disponibles: 6, 8, 12 y 16 toneladas
  • 50 % – 150 % de capacidad conectable
  • El rendimiento extremo proporciona una potencia de calentamiento de hasta el 100 % a 0 °F y una capacidad de calentamiento del 83 % a -13 °F
  • Es posible enfriar y calentar simultáneamente hasta -5.8 ˚F
  • Utiliza controladores y cabezales BC para proporcionar flexibilidad de diseño de tuberías y operación simultánea
  • Compresor impulsado por Inverter para un rendimiento excepcional y un uso de energía optimizado
  • Se conecta a las unidades interiores CITY MULTI®; controlado a través de CITY MULTI Controls Network (CMCN)

Con sus capacidades de calefacción expandidas, el CITY MULTI® H2i® Serie R2 brinda comodidad durante todo el año, incluso en climas extremos:

  • A una temperatura exterior de –13 °F, el sistema H2i® puede proporcionar una temperatura del aire de descarga de 100 °F desde la unidad interior
  • A una temperatura exterior de 5 °F y superior, la temperatura de descarga alcanza los 110 °F
  • En la puesta en marcha, un circuito especial asegura que el refrigerante, normalmente latente, ingrese rápidamente al ciclo de acondicionamiento. Este proceso aumenta rápidamente el caudal másico en el sistema, lo que facilita la acción de temperaturas de descarga cómodas desde las unidades interiores

VENTAJAS

  • Diseño ultra eficiente para garantizar la comodidad total en cualquier espacio comercial
  • Tecnología Inverter que varía la velocidad del compresor para obtener más refrigeración y calefacción eficientes
  • Control de zonificación completo para que caliente y enfríe las áreas que lo necesitan, sin tener que pagar para los que no lo hacen
  • Flexibilidad de diseño para cualquier aplicación, desde diseños modernos hasta renovaciones históricas
  • Tecnología sustentable
  • El diseño (LEED) acredita y ahorra energía
  • Operación silenciosa y simultánea para enfriar y calentar con sólo dos tubos de refrigerante

Este sistema VRF de fuente de aire reduce costos de energía y puede aplicarse en casi cualquier uso comercial de calefacción y refrigeración, con una menor huella ecológica y flexibilidad de operación.
